پانچ کردن ورق چیست؟
فهرست مطالب
پانچ کردن فلزات
چگونه ورق فلزی را پانچ میکنند
انواع دستگاه پانچ ورق
پرکاربرد ترین طرح های پانچ ورق فلزی
چه کاربردهایی برای پانچ ورق فلزی وجود دارد؟
آیا پانچ ورق فلزی می‌تواند به شکل دستی انجام شود؟
پانچ کردن فلزات
پانچ کردن یک فرآیند فرم دهی فلزات است که در آن از یک ابزار ویژه به نام "پانچ" یا "سرسره" برای ایجاد سوراخ یا ایندنتیشن در فلز استفاده می‌شود. این فرآیند به منظور ایجاد اتصالات، ایجاد سوراخ‌ها برای پیچ و مهره‌ها، یا ایجاد الگوهای خاص در مواد فلزی استفاده می‌شود.
مراحل عمده پانچ کردن فلزات عبارتند از
- تعیین موقعیت و اندازه مورد نیاز برای پانچ.
- قرار دادن ورق فلزی روی سطح پانچ.
- قرار دادن پانچ در موقعیت مورد نظر و اعمال فشار به ورق فلزی.
- پس از اعمال فشار، ورق فلزی تحت تأثیر پانچ تغییر شکل می‌دهد و سوراخ یا الگوی مورد نظر ایجاد می‌شود.
- بعد از پانچ کردن، ورق فلزی ممکن است نیاز به پردازش‌های دیگری مانند پخت (برای رسوب‌گذاری روی ورق) داشته باشد.پانچ کردن فلزات در صنایع مختلف از جمله صنایع خودروسازی، صنعت ماشین‌سازی، و ساختمان‌سازی به کار می‌رود. این فرآیند می‌تواند به شکل دستی یا با استفاده از ماشین‌آلات CNC انجام شود و بسته به نیاز و مواد مورد استفاده، اندازه و شکل سوراخ‌ها و ایندنتیشن‌ها متغیر خواهد بود.
چگونه ورق فلزی را پانچ میکنند
پانچ کردن ورق فلزی یک فرآیند دقیق و تخصصی است که به کمک ابزارهای خاص به نام پانچ یا سرسره انجام می‌شود. در ادامه، مراحل کلی پانچ کردن ورق فلزی را شرح می‌دهم:
- تهیه مواد و تجهیزات:
- ورق فلزی: ابتدا باید ورق فلزی را تهیه کنید. انتخاب ورق با ضخامت و نوع مناسب بسته به نیاز و پروژه مورد نظر اهمیت دارد.
- پانچ: ابزار پانچ باید به اندازه و شکل مورد نیاز برای سوراخ یا ایندنتیشن طراحی شود. این پانچ‌ها معمولاً از فولاد آلیاژی یا کربید تنگستن ساخته می‌شوند.
- طراحی و نقشه‌کشی:
- ابتدا نقشه‌کشی دقیق سوراخ‌ها یا الگوها روی ورق انجام می‌شود تا موقعیت و اندازه صحیح تعیین شود.
- تنظیم دستگاه پانچ:
- دستگاه پانچ باید برای ایجاد فشار و حرکت صحیح بر روی ورق تنظیم شود.
- فشار و سرعت پانچ بسته به ویژگی‌های ورق و نیازهای پروژه تنظیم می‌شود.
- ورق فلزی را قرار دهید:
- ورق فلزی روی سطح دستگاه پانچ قرار داده می‌شود. موقعیت دقیق ورق نسبت به پانچ بسیار مهم است.
- پانچ کردن:
- با فشار دادن به پانچ، سوراخ یا ایندنتیشن مورد نظر روی ورق ایجاد می‌شود.
- پس از پانچ کردن، ورق از دستگاه خارج می‌شود.
- پس‌پردازش:
- در مواردی که نیاز باشد، ورق فلزی پس از پانچ کردن ممکن است به عملیات پردازشی دیگری مانند پخت (برای رسوب‌گذاری روی ورق) یا پوشش‌دهی آلیاژی تحت اختیار بیافتد.
مهمترین نکته در پانچ کردن ورق فلزی دقت در تعیین موقعیت و اندازه سوراخ‌ها و الگوها است. همچنین، باید از ایمنی کارگران در این فرآیند حائز اهمیت باشد و از تجهیزات محافظ مانند عینک ایمنی و دستکش‌های مناسب استفاده شود.
انواع دستگاه پانچ ورق
دستگاه‌های پانچ برای انجام عملیات پانچ کردن ورق‌های فلزی در انواع مختلف و با ویژگی‌های متنوعی تولید می‌شوند. انتخاب دستگاه مناسب بسته به نیاز پروژه و نوع ورق فلزی مورد استفاده می‌تواند متغیر باشد. در زیر، برخی از انواع دستگاه‌های پانچ ورق فلزی ذکر شده است:
- دستگاه پانچ مکانیکی:
- دستگاه‌های پانچ مکانیکی از انواع قدیمی‌ترین و پراستفاده‌ترین دستگاه‌ها برای پانچ کردن ورق‌های فلزی هستند.
- این دستگاه‌ها با استفاده از سیستم‌های مکانیکی و میکانیزم‌های ساده فشار و نیرو را به پانچ انتقال می‌دهند.
- مناسب برای کاربردهای کم حجم و پروژه‌های کوچک.
- دستگاه پانچ هیدرولیک:
- دستگاه‌های پانچ هیدرولیک از نیروی هیدرولیک برای ایجاد فشار و نیرو در عملیات پانچ کردن استفاده میکنند.
- قابلیت ایجاد نیرو بیشتر و ایجاد سوراخ‌ها با ابعاد بزرگتر را دارا هستند.
- از آن‌ها برای پروژه‌های حجیم و تولید انبوه استفاده می‌شود.
- دستگاه پانچ لیزری:
- دستگاه‌های پانچ لیزری از تکنولوژی لیزر برای ایجاد سوراخ‌ها یا الگوها بر روی ورق فلزی استفاده میکنند.
- برای دقت بالا و کاربردهایی که نیاز به ایجاد سوراخ‌های کوچک و دقیق دارند، مناسب هستند.
- دستگاه پانچ CNC:
- دستگاه‌های پانچ CNC (کنترل عددی کامپیوتری) از تکنولوژی CNC برای ایجاد سوراخ‌ها و الگوها روی ورق‌های فلزی استفاده میکنند.
- این دستگاه‌ها دقت بسیار بالایی دارند و می‌توانند سوراخ‌ها و الگوها را با تنوع و تغییرات متعدد ایجاد کنند
- دستگاه پانچ چرخشی:
- دستگاه‌های پانچ چرخشی از یک برنامه‌ای پیچیده برای ایجاد الگوها و سوراخ‌ها با چرخش ابزار پانچ استفاده میکنند.
- این دستگاه‌ها برای تولید پیچیده‌ترین الگوها و سوراخ‌ها با دقت بالا مناسب هستند.
هر کدام از این دستگاه‌ها ویژگی‌ها و مزایای خود را دارند، و انتخاب دستگاه مناسب باید براساس نیاز و اهداف پروژه شما انجام شود. همچنین، نیاز به دانش و تخصص در عملیات پانچ کردن و تعامل با دستگاه‌های پیچیده‌تر مانند دستگاه‌های CNC و پانچ لیزری دارید.
پرکاربرد ترین طرح های پانچ ورق فلزی
تعیین پرکاربردترین طرح‌های پانچ ورق فلزی به طور دقیق به نیاز و موارد مصرف مختلف مرتبط با صنایع مختلف بستگی دارد. اما در زیر، برخی از طرح‌های پرکاربرد در این زمینه ذکر شده‌اند:
- سوراخ‌های دایره‌ای: سوراخ‌های دایره‌ای از میان پرکاربردترین طرح‌ها برای پانچ کردن ورق فلزی هستند. این نوع سوراخ‌ها به عنوان محل اتصال پیچ و مهره، تهویه هوا، ورودی‌ها و خروجی‌ها در انواع مختلف صنایع مورد استفاده قرار می‌گیرند.
- الگوها و طرح‌های مخصوص: در برخی موارد، ورق‌های فلزی پانچ شده به منظور ایجاد الگوها یا طرح‌های مخصوص به کار می‌روند. این الگوها معمولاً برای استفاده در صنایع هنری، طراحی داخلی، و معماری ایجاد می‌شوند.
- سوراخ‌های مربع یا مستطیلی: سوراخ‌های مربع یا مستطیلی برای ترتیب و مونتاژ مواد ورقی در ساختمان‌سازی و صنایع مختلف به کار می‌روند. این نوع سوراخ‌ها به عنوان سازه‌های تثبیتی و اتصالی مورد استفاده قرار می‌گیرند.
- سوراخ‌های شابلونی: سوراخ‌های با شابلونی خاص مانند ستاره، مثلث، یا مستطیلی نیز برای ایجاد طرح‌ها و دکوراسیون‌های ویژه در صنایع مانند صنایع خودروسازی، ساختمان‌سازی، و دکوراسیون داخلی به کار می‌روند.
- سوراخ‌ها با الگوی میکرو: این نوع سوراخ‌ها با ابعاد بسیار کوچک و الگوهای میکرو ایجاد می‌شوند و معمولاً در صنایع الکترونیک و فناوری اطلاعات به عنوان اتصالات و ایجاد مدارهای الکتریکی کاربرد دارند.

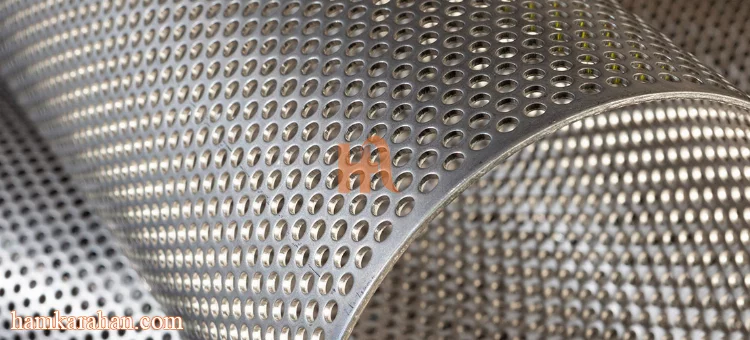

- سوراخ‌ها با الگوی شبکه: سوراخ‌های با الگوی شبکه، مانند الگوهای مشبک یا سوراخ‌های رتیکولیت، برای تهویه هوا، صفحات فیلتر، و کاربردهای مشابه در صنایع مختلف به کار می‌روند
این موارد تنها نمونه‌هایی از طرح‌های پانچ ورق فلزی هستند و می‌توانند بستگی به نیاز و طراحی مخصوص هر پروژه متغیر باشند. تعیین طرح مناسب و نوع پانچ به همراه تنظیمات صحیح دستگاه پانچ از اهمیت بسیاری برخوردار است تا نتیجه نهایی به دقت و بدون مشکل ایجاد شود.
چه کاربردهایی برای پانچ ورق فلزی وجود دارد؟
پانچ ورق فلزی در صنایع مختلف مورد استفاده قرار می‌گیرد و نقش مهمی در فرآیندهای تولید و اجرائی دارد. در زیر، تعدادی از کاربردهای اصلی پانچ ورق فلزی ذکر شده است:
- صنعت خودروسازی:
- ساخت قطعات خودرو: پانچ ورق فلزی برای ساخت قطعاتی مانند پنل‌های بدنه، ترمینال‌ها، نقاط تثبیتی، و تهویه‌های هوا در خودروها استفاده می‌شود.
- صنعت ماشین‌آلات:
- تولید قطعات ماشین‌آلات: در تولید ماشین‌آلات صنعتی، پانچ ورق فلزی برای ایجاد قطعاتی مانند پوشش‌ها، قطعات مکانیکی، و مونتاژ‌ها به کار می‌رود.
- ساختمان‌سازی:
- تهویه هوا و سیستم‌های تخصصی: پانچ ورق فلزی در ساخت ورودی‌های تهویه هوا، نرده‌ها، سیستم‌های ایمنی، و نقاط نصب در ساختمان‌ها به کار می‌رود.
- صنعت الکترونیک:
- ساخت مدارهای الکتریکی: پانچ ورق فلزی در ساخت مدارهای الکتریکی و کاربردهای الکترونیکی برای ایجاد اتصالات و سوراخ‌ها به کار می‌رود.
- صنعت مصرفی:
- تولید محصولات مصرفی: در صنایعی مانند صنعت ظروف پلاستیکی، پانچ ورق فلزی برای ایجاد سوراخ‌ها برای بسته‌بندی و تهویه مورد استفاده قرار می‌گیرد.
6 صنعت فضایی:
- تولید تجهیزات فضایی: در تجهیزات مورد استفاده در فضا، پانچ ورق فلزی برای ایجاد قطعاتی با دقت و دوام بالا به کار می‌رود.
- دستگاه‌ها و ابزارهای پزشکی:
- تولید قطعات دقیق: در صنعت پزشکی و تولید دستگاه‌های پزشکی، پانچ ورق فلزی برای ساخت قطعات دقیق و تمیز استفاده می‌شود.
- صنعت هوایی:
- تجهیزات هوایی: در تجهیزات و قطعات مورد استفاده در صنعت هوایی، پانچ ورق فلزی برای ساخت قسمت‌هایی مانند مخازن سوخت و قطعات پایه به کار می‌رود.
این فهرست تنها نمونه‌ای از کاربردهای پانچ ورق فلزی در صنایع مختلف است. این فرآیند در هر صنعتی که نیاز به ایجاد سوراخ‌ها، ایندنتیشن‌ها یا الگوهای خاص در ورق فلزی داشته باشد، از اهمیت بسیاری برخوردار است.
آیا پانچ ورق فلزی می‌تواند به شکل دستی انجام شود؟
بله، پانچ ورق فلزی به شکل دستی امکان‌پذیر است و این روش در برخی موارد مورد استفاده قرار می‌گیرد. انجام پانچ ورق فلزی به شکل دستی به وسیله ابزارهای ساده‌تر و بهره‌گیری از دستیابی به قدرت فشار کافی انجام می‌شود. در ادامه توضیحاتی در مورد انجام پانچ ورق فلزی به شکل دستی آورده شده است:
- **ابزار پانچ دستی**: این ابزار معمولاً شامل پانچ (سرسره) و ماتریس (یک سطح صاف) است. پانچ روی ورق قرار داده می‌شود و با فشار دادن به پانچ به وسیله دست، سوراخ یا الگوی مورد نظر ایجاد می‌شود.
- **تنظیمات دستی**: برای ایجاد سوراخ یا ایندنتیشن در ورق فلزی به شکل دستی، نیاز به تنظیم دقیق و اندازه‌گیری‌های دقیق دارید. تعیین موقعیت صحیح و فشار مناسب ضروری است.
- **محدودیت‌ها**: انجام پانچ ورق فلزی به شکل دستی معمولاً برای پروژه‌های کوچک و کاربردهای خاص مناسب است. این روش برای تولید انبوه یا پروژه‌های حجیم با دقت و سرعت کمتر مناسب نیست.
- **دقت و تجربه**: انجام پانچ به شکل دستی نیازمند تجربه و حوصله دارد. انتخاب ابزار مناسب و تنظیمات دقیق اهمیت دارد تا نتیجه نهایی دقیق و به مطابقت با نیازهای پروژه باشد.
- **امنیت و محافظت**: در هنگام انجام پانچ ورق فلزی به شکل دستی، باید از تجهیزات محافظ مانند عینک ایمنی و دستکش‌های مناسب استفاده کرد. پیروی از اصول ایمنی بسیار مهم است.
به طور کلی، انجام پانچ ورق فلزی به شکل دستی مناسب می‌تواند برای پروژه‌های کوچک و تعداد محدودی از عملیات مورد استفاده قرار گیرد. اگر نیاز به تولید انبوه دارید یا پروژه‌های بزرگ‌تری دارید، بهتر است از دستگاه‌های پانچ مکانیکی، هیدرولیکی، یا CNC بهره‌برد.
