شاه تیر چیست و چه کاربردی در ساخت و ساز دارد؟
فهرست مطالب
شاه تیر چیست؟
ویژگیهای شاه تیر
انواع شاه تیر
طراحی و محاسبات شاه تیر
نصب و نگهداری شاه تیر
تفاوت شاه تیر با تیرهای معمولی
نتیجه گیری

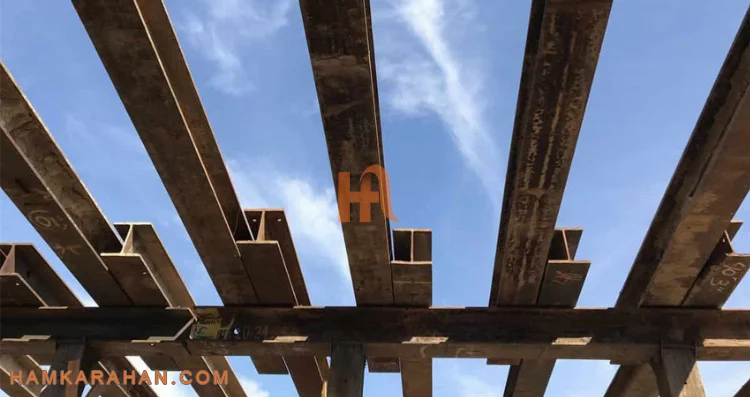

شاه تیر به نوعی تیرآهن حامل در سازه گفته می شود. در ساخت تیرآهن رایج ترین سطح مقطعی که استفاده می شود، طبق استاندارد IPE است. اما در حالت کلی نیز از تیرآهن های قوطی شکل و z برای ساخت شاه تیر استفاده می شود. در مورد مقاطع فولادی باید گفت که استفاده از آنها در سازه باعث تحمل وزن بیشتر و بهتر نیروها و فشارهای خارجی بر سازه می شود. یکی از این مقاطع که در سازه استفاده می شود، تیر و شاه تیر است. از شاه تیر در زمان اجرای اسکلت بندی ساختمان استفاده می شود. وظیفهی این بخش تحمل وزن سایر بخش های سازه است. مورد مهمی که از شاه تیر باید گفت این است که این مقطع فولادی، زیر مجموعه تیرآهن ها است. در ادامه این محتوا در مورد شاه تیر و تفاوت آن با تیر معمولی خواهیم گفت
شاه تیر چیست؟
شاه تیر (Girder) یا تیر اصلی یکی از اجزای کلیدی در سیستمهای سازهای است که به طور عمده در ساختارهای بزرگ مانند پلها، ساختمانهای بلند، سازههای صنعتی و پلهای هوایی مورد استفاده قرار میگیرد. شاه تیرها به عنوان عناصر باربر اصلی، بارهای وارد بر سازه را از تیرهای کوچکتر یا اعضای فرعی به ستونها، دیوارهای برشی، یا پیها منتقل میکنند. این تیرها به دلیل نقش حیاتی که دارند در سازه، باید دارای ویژگیهای مکانیکی و مقاومتی بالا باشند تا بتوانند بارهای استاتیکی و دینامیکی را به خوبی تحمل کنند. شاه تیرها در سازه حمایت اصلی را از تیرهای کوچک به عمل می آورند. این اعضا بار وارد شده از سمت تیرهای فرعی را به ستون های ساختمان منتقل می کنند. شاه تیر نیز همانند تیرآهن ها از دو بخش جان یا بخش میانی و با یا لبه های کناری تشکیل شده اند. به همین خاطر ساختاری مستحکم و قوی دارند.
ویژگیهای شاه تیر
- ظرفیت باربری بالا: شاه تیرها باید قادر باشند بارهای سنگین و متمرکز را که از سایر اعضای سازه به آنها منتقل میشود، تحمل کنند. این بارها شامل وزن خود سازه، بارهای زنده (مانند وزن افراد، وسایل و تجهیزات) و بارهای محیطی (مانند باد و زلزله) است.
- استحکام و دوام بالا: شاه تیرها باید از مواد با مقاومت بالا ساخته شوند، معمولاً از فولاد یا بتن مسلح. انتخاب نوع ماده به عوامل متعددی مانند نوع سازه، شرایط محیطی و بارهای وارده بستگی دارد.
- مقاومت خمشی و برشی: شاه تیرها باید توانایی مقابله با تنشهای خمشی و برشی را داشته باشند. در طراحی شاه تیرها، محاسبات دقیق برای تعیین اندازه، شکل و نوع ماده به منظور به حداقل رساندن خمش و برش و جلوگیری از شکست انجام میشود.
- طول و ابعاد: شاه تیرها معمولاً در طولهای بلند و مقاطع بزرگ طراحی میشوند تا بتوانند بارهای طولی و عرضی سازه را به ستونها یا تکیهگاهها منتقل کنند. انتخاب مقطع مناسب (مانند I شکل، T شکل یا جعبهای) بر اساس نوع بار و کاربرد خاص تیر انجام میشود.
- ابعاد و مقاطع متنوع: شاه تیرها در ابعاد و مقاطع مختلفی مانند I شکل، T شکل و جعبهای (Box) طراحی میشوند. انتخاب نوع مقطع بر اساس نوع بار و کاربرد خاص تیر صورت میگیرد تا بهترین عملکرد را در انتقال بارها فراهم کند.
- قابلیت ترکیب با مواد دیگر: شاه تیرها میتوانند با مواد دیگر مانند بتن ترکیب شوند تا شاه تیرهای ترکیبی بسازند که دارای مزایای هر دو ماده (فولاد و بتن) باشند، مانند افزایش مقاومت و کاهش هزینه است.
این ویژگیها باعث میشوند شاه تیرها نقش حیاتی در پایداری و ایمنی سازهها ایفا کنند و انتخاب صحیح آنها در طراحی سازهها بسیار مهم است.
انواع شاه تیر
شاه تیرها به انواع مختلفی تقسیم میشوند که هر کدام برای کاربردهای خاصی مناسب هستند:
- شاه تیرهای فولادی: این نوع شاه تیرها از فولاد ساخته شدهاند و به دلیل مقاومت بالا و وزن نسبی کم، در پلها و ساختمانهای بلند بسیار مورد استفاده قرار میگیرند. شاه تیرهای فولادی معمولاً به صورت تیرهای I شکل یا جعبهای (Box girder) طراحی میشوند.
- شاه تیرهای بتنی: این شاه تیرها از بتن مسلح ساخته میشوند و بیشتر در ساختمانهای مسکونی و تجاری به کار میروند. شاه تیرهای بتنی میتوانند به صورت پیشساخته (Precast) یا درجا (Cast-in-place) باشند. این تیرها به دلیل هزینه کمتر و مقاومت در برابر آتش، انتخاب مناسبی برای بسیاری از سازهها هستند.
- شاه تیرهای ترکیبی: این نوع شاه تیرها از ترکیب فولاد و بتن ساخته میشوند تا از مزایای هر دو ماده بهره مند شوند. شاه تیرهای ترکیبی به ویژه در پلها و سازههایی که نیاز به مقاومت بالا و دوام دارند، استفاده میشوند.
طراحی و محاسبات شاه تیر
طراحی شاه تیر نیازمند محاسبات دقیق مهندسی است. در این محاسبات، عوامل متعددی مانند نوع بار (مرده، زنده، باد، زلزله)، توزیع بار، طول دهانه، شرایط تکیه گاهی، و نوع اتصال در نظر گرفته میشود. استفاده از نرم افزارهای تحلیل سازه مانند SAP2000، ETABS و STAAD.Pro به مهندسان کمک میکند تا مدلهای دقیقی از شاه تیر و رفتار آن تحت بارهای مختلف ایجاد کنند و طراحی بهینه تری ارائه دهند.
نصب و نگهداری شاه تیر
نصب شاه تیرها نیازمند تجهیزات و ماشین آلات سنگین مانند جرثقیلها و جکهای هیدرولیکی است. نصب دقیق و صحیح شاه تیرها برای اطمینان از ایمنی و عملکرد صحیح سازه بسیار حیاتی است. پس از نصب، نگهداری منظم از شاه تیرها، شامل بازرسی دورهای، تعمیرات و تقویت در صورت نیاز، میتواند طول عمر و کارایی سازه را بهبود بخشد.
نتیجه گیری
شاه تیرها نقش حیاتی در پایداری و ایمنی سازهها ایفا میکنند. انتخاب صحیح نوع و طراحی دقیق شاه تیرها بر اساس نیازهای پروژه و شرایط محیطی میتواند به بهبود عملکرد سازه و کاهش هزینههای نگهداری کمک کند. در نهایت، استفاده از دانش فنی مناسب و تجربیات عملی میتواند به ساخت سازههای مقاوم و ایمن کمک شایانی کند.
تفاوت شاه تیر با تیرهای معمولی
شاه تیر و تیرهای معمولی هر دو از اعضای مهم در ساختار سازهها هستند، اما تفاوتهای کلیدی بین آنها وجود دارد که آنها را برای کاربردهای مختلف متمایز میکند. این تفاوتها بر اساس عملکرد سازهای، ابعاد و مقاطع، نوع باربری و جایگاه در سازه شکل میگیرند.
-
عملکرد سازهای
شاه تیر به عنوان عنصر باربر اصلی در سازه عمل میکند و بارهای عمده و متمرکز را از تیرهای فرعی یا تیرهای ثانویه دریافت کرده و به ستونها یا دیوارهای برشی منتقل میکند. شاه تیرها معمولاً در ساختمانهای بلند، پلها و سازههای صنعتی که بارهای سنگین و بزرگی به آنها وارد میشود، به کار میروند. از سوی دیگر، تیرهای معمولی عمدتاً بارهای کف یا سقف را تحمل میکنند و این بارها را به شاه تیرها یا ستونها منتقل میکنند. تیرهای معمولی معمولاً برای بارهای کمتری طراحی میشوند و نقش اصلی آنها توزیع بارها به عناصر باربر اصلی است.
-
ابعاد و مقاطع
شاه تیرها معمولاً دارای ابعاد بزرگتر و مقاطع مقاوم تری نسبت به تیرهای معمولی هستند. شاه تیرها ممکن است به شکل I شکل، T شکل، یا جعبهای (Box Girder) باشند تا بتوانند بارهای بزرگتری را تحمل کنند و خمش و برش را به حداقل برسانند. در مقابل، تیرهای معمولی معمولاً با مقاطع کوچک تری مانند I شکل، C شکل یا L شکل طراحی میشوند که برای بارهای سبک تر مناسب هستند. ابعاد تیرهای معمولی به طور کلی کوچکتر از شاه تیرها هستند و برای دهانههای کوتاه تر استفاده میشوند.
-
نوع باربری
شاه تیرها به دلیل نقش مهمی که در انتقال بارهای سازهای دارند، باید قادر به تحمل بارهای سنگین و متمرکز باشند. این بارها میتوانند شامل بارهای مرده (وزن خود سازه)، بارهای زنده (افراد، تجهیزات، و وسایل)، و بارهای محیطی (باد، زلزله) باشند. شاه تیرها باید دارای مقاومت خمشی و برشی بالایی باشند تا از تغییر شکل و شکست جلوگیری کنند. تیرهای معمولی عمدتاً برای تحمل بارهای محلی و توزیع آنها به شاه تیرها یا سایر اعضای باربر طراحی شدهاند و به همین دلیل، معمولاً تحت بارهای سبک تر و پراکنده تری قرار میگیرند.
-
جایگاه در سازه
شاه تیرها به عنوان تیرهای اصلی و اصلی ترین عنصر باربر در سازههای بزرگ به شمار میروند و معمولاً در ترازهای پایین تر یا میانی ساختمان قرار میگیرند. آنها به صورت افقی نصب میشوند و بارهای انتقالی از تیرهای فرعی را به ستونها منتقل میکنند. در مقابل، تیرهای معمولی به عنوان تیرهای فرعی یا ثانویه در سازهها شناخته میشوند و معمولاً در ترازهای بالاتر، مانند سقف یا طبقات، قرار میگیرند.
-
مواد و ساختار
هر دو نوع تیر میتوانند از مواد مختلفی مانند فولاد، بتن مسلح، چوب، یا مواد مرکب ساخته شوند. اما شاه تیرها به دلیل نیاز به تحمل بارهای سنگین تر، معمولاً از فولاد یا بتن مسلح ساخته میشوند تا مقاومت و استحکام بیشتری داشته باشند. تیرهای معمولی ممکن است از مواد سبک تر مانند چوب یا فولاد با مقاطع کوچک تر ساخته شوند.
نتیجه گیری
در نهایت، تفاوتهای میان شاه تیر و تیرهای معمولی به عملکرد ساختاری، نوع باربری، ابعاد و مقاطع و جایگاه در سازه برمیگردد. شاه تیرها به دلیل نقش حیاتی که در انتقال بارهای بزرگ و متمرکز به ستونها و تکیه گاهها، دارای ابعاد و مقاومت بیشتری هستند و برای کاربردهای سنگین تر در سازههای بزرگ طراحی میشوند. تیرهای معمولی، از سوی دیگر، برای بارهای سبک تر و توزیع آنها به شاه تیرها و سایر عناصر سازهای استفاده میشوند. انتخاب صحیح بین شاه تیر و تیرهای معمولی بستگی به نیازهای خاص هر پروژه و ویژگیهای ساختاری مورد نظر دارد.
